微机灰熔点测定仪安装方法

灰熔点，煤炭灰熔点，智能灰熔融性测定仪由鹤壁市兴鹤热值仪器仪表公司专业生产，为您灰熔点测定仪，微机灰熔点测定仪，智能灰熔点测定仪的安装及使用视频教程。煤的灰熔点又叫煤灰熔融性，是在规定条件下得到的随加热温度而变的煤灰（试样）变形、软化和流动特征物理状态，是动力用煤和气化用煤的一个重要的质量指标，可以反映煤中矿物质在锅炉中的动态，根据它可以预计锅炉中的结渣和沾污作用。

微机灰熔点测定仪试验步骤
1、灰锥的制备取粒度小于 0.20mm 的分析煤样按 GB 212—63“煤的工业分析方法”的规定使其完全灰化并用玛瑙研钵研细至 0.1mm 以下。取 1-2g 煤
灰放在瓷板或玻璃板上，用数滴 10%的糊精水溶液润湿注，调成可塑状，然后用小尖刀铲入灰锥模中挤压成型。用小尖刀将模内灰锥小心地推至瓷板或玻璃板上，放于空气中风干或于 60℃下烘干备用。注：除糊精外可视煤灰的可塑性而选用水、10%的可溶性淀粉或阿拉伯胶水溶
液。
2、灰锥托板的制作：灰锥托板可在耐火材料厂订购或自行制作制作手续如下，取适量粒度≤0.1mm 的镁砂，用 10%的糊精水溶液润湿成可塑状。将垫片放入模座。用小尖刀将镁砂铲入模座中，用小锤轻轻锤打成型。用顶板将成型托板轻轻顶出先于空气中风干，然后在煤灰熔融性测定炉中灼烧到 1500℃。除镁砂外也可用三氧化二铝等其他材料制成托板。托板必须在 1500℃以上不变形，不与灰样发生作用。
3、操作手续：
(1)在弱还原性气氛中测定用 10%的糊精水溶液将少量镁砂调成糊状用它将灰锥固定在灰锥托板的三角坑内并使灰锥的垂直于底面的侧面与托板表面相垂
直。如用封入含碳物质的方法来产生弱还原性气氛，则在刚玉舟中央放置石墨粉15-20g，两端放置无烟煤 3040g(对气疏的高刚玉管炉膛)或在刚玉舟中央放置
石墨粉 5-6g(对气密的刚玉管炉膛)注。如用通气法来产生弱还原性气氛则从 600℃开始通入少量二氧化碳以排除空气，从 700℃开始输入 50±10%的氢气和 50±10%二氧化碳的混合气通气速度以能避免空气漏入炉内为准，对于气密的刚玉管炉膛为每分钟 100mL 以上。
4、将带灰锥的托板置于刚玉舟之凹槽上。
5、将热电偶从炉后热电偶插入孔插入炉内并使其热端位于高温恒温带中央正上方，但不触及炉膛。拧紧观测口盖，在手电筒照明下将刚玉舟徐徐推入炉内并使灰锥紧邻热电偶热端(相距 2mm 左右)。拧上观测口盖开始加热。

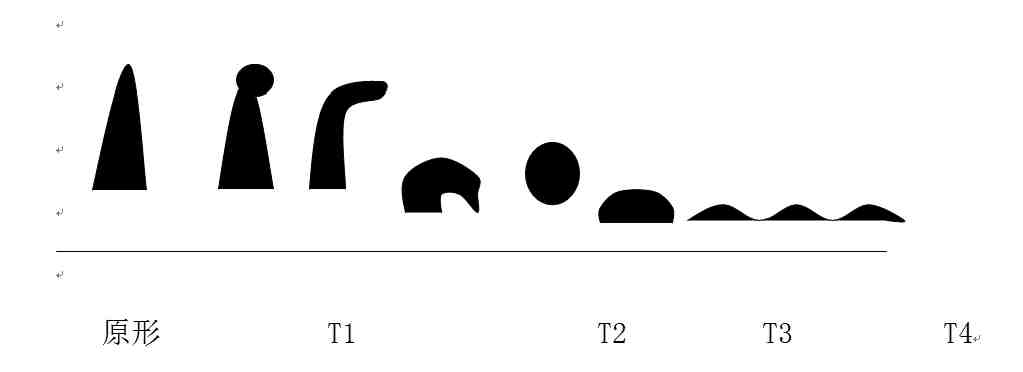

微机灰熔点测定仪结果表述如下图：

每 20min 记录一次电压、电流和温度。
随时观察灰锥的形态变化(高温下观察时需戴上墨镜)记录灰锥的三个熔融特
征温度 T1、T2 和 T3 。
待全部灰锥都到达 T3 或炉温升至 1500℃时断电结束试验。

微机灰熔点测定仪技术指标：

高温炉： 卧式炉
   加热元件：硅碳管 ￠80/70
   使用温度：室温 ~1500℃,(***高加热温度可达1600℃根据用户需要可另配置)
   温度输入元件：铂铑-铂 热电偶
   温度显示精度：≤0.2%（FS）
   升温控制方式：自动控制温升速度
   试验气氛：氧化性或弱还原性
   升温速度：  900℃以前    15-20℃/min
              900℃以后     5℃/min±1℃
      电源电压： AC220V±10%  50HZ
      ***大电流：30A。
