奥亚膨胀度测定仪原理及要点

奥亚膨胀度测定仪技术文献由鹤壁市兴鹤热值仪器仪表公司为您提供

奥—阿膨胀度测定是煤的膨胀度测定中的一种常用方法。膨胀度是以煤样干馏时体积发生膨胀或收缩的程度表征的一种煤的塑性和胶质体不透气性，它和煤的煤岩组成有密切关系。煤的膨胀度广泛用于研究煤的成焦机理、煤质鉴定和煤炭分类，指导炼焦配煤和焦炭强度预测等方面。测定煤干馏时的膨胀和收缩程度的膨胀计有两类。一类是测定煤在软化、熔融和形成半焦时的体积变化，通常测定温度为300～500℃。

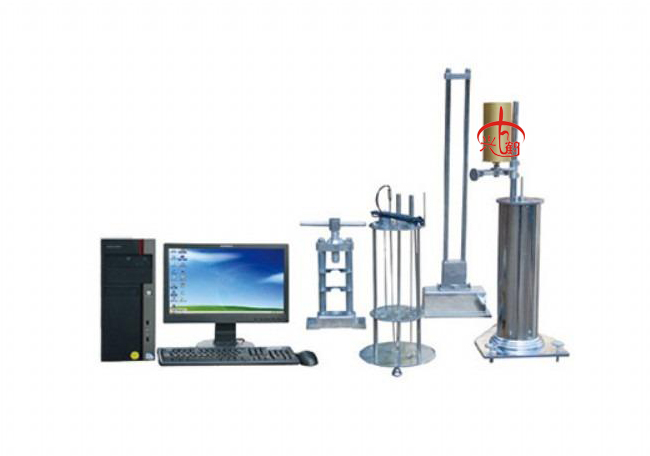

奥亚膨胀度测定仪概述：

奥—阿膨胀计是国际上***通用的一种膨胀计，用来测定煤的膨胀度。由德国奥迪贝尔和阿尼分别于1926年和1933年开发并完善了这类膨胀计的原理和测定方法，建立了奥—阿膨胀度这个指标。1956年，在硬煤国际分类中，奥—阿膨胀度被选定为区分亚组的指标。中国在1985年颁布的中国煤炭分类国家标准中，奥—阿膨胀度被确定为区分强粘结煤的一个辅助指标。英国通过膨胀度与煤的结焦性的关系，用来预测焦炭强度。奥—阿膨胀度对指导炼焦配煤具有重要意义。奥—阿膨胀度测定的要点是：将试验煤样按规定的方法制成一定规格的煤笔，放入内经为8mm的膨胀管中，煤笔上面放置一根能在管内自由滑动的膨胀杆，将上述装置放入专用的电加热炉内，以3℃/min的升温速度加热，记录膨胀杆的位移曲线。以位移曲线上升的***大距离占煤笔原始长度的百分数，表示煤的膨胀度b；以膨胀杆下降的***大距离占煤笔长度的百分数，表示煤的***大收缩度a。试验中规定，膨胀杆下降0.5mm时的温度为软化温度DT，膨胀杆下降到***低点后，开始上升的温度为开始膨胀温度ST，膨胀杆停止移动时的温度为固化温度FT。
煤的性质不同，膨胀的高低、快慢也不同。换句话说，膨胀杆运动的状态和位置是煤性质（气体析出速度、塑性体的量、粘度、热稳定性等）的函数，因此我们说膨胀计试验能全面反映烟煤的塑性和粘结性。

奥亚膨胀度测定仪技术特点：

1、采用先进的位移传感器取代传统的记录转筒，使图形绘制更准确、简单、省心。按国标要求自动进行炉温控制，并实时显示控制温度值，升温速度，工作时间，和电流开度
2、自动绘制炉温随时间变化的曲线自动绘制两个煤样膨胀位移随时间变化的曲线自动计算软化温度（Ｔ１）开始膨胀温度（Ｔ２）固化温度（Ｔ３）***大收缩度（a）和***大膨胀度（b）
3、自动保存每次试验的相关数据，可随时查询，打印煤样膨胀曲线和分析报告
4、自动诊断常见故障，在计算机上即时弹出提示窗口并显示各种故障信息并进行声音报警
● 由计算机按国标GB/T5450-1997要求对主机进行温度控制及图形绘制。
● 实时显示煤样膨胀曲线。
● 实时显示控制温度值、升温速度、工作时间和电流开度。
● 能在线运行、控制实验过程。
● 能自动计算软化温度（T1）、开始膨胀温度（T2）、固化温度（T3）、***大收缩度（a）、***大膨胀度（b）。
● 打印煤样膨胀曲线和分析报表。
● 能自动保存每次试验的相关娄据，可随时查询。
